稱為STNRGPF02，它實現了兩通道交錯式升壓拓?fù)湟约袄擞侩娏飨拗啤?/p>

操作是具有平均電流模式控制的固定頻率連續導通模式(CCM)。

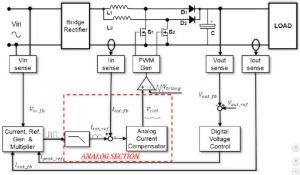

意法半導體說：“模擬和數字控制的混合體將內部電流環路中的硬件模擬PI [比例-積分]補償器與外部電壓環路中的數字PI控制器結合在一起，以確?？焖夙憫?yīng)。”“電壓和電流環路的級聯控制通過作用于總平均電感器電流來調節輸出電壓。”

輸入所需的規格后，使用公司的eDesignSuite工具配置數字部分。該工具還可以選擇外部組件，并生成原理圖，物料清單和二進制目標代碼，準備通過IC的串行通信端口進行下載-在運行中，相同的串行端口可監控PFC參數。

意法半導體說：“系統集成要比需要單獨的DSP或微控制器的數字解決方案要強大。”

浪涌電流限制是通過與必要的外部輸入橋式整流器串聯的外部電阻器(未顯示)實現的。該芯片具有控制外部機電繼電器或半導體開關以在接通完成后使該電阻器短路的裝置。

相關的芯片STNRGPF12包括一個更復雜的浪涌控制器，該控制器與一對晶閘管一起工作在修改的輸入電橋中，穩定地改變它們的觸發角，直到上電完成。
