工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活槽口命令，點擊原點，畫一個封閉的u形輪廓，

激活圓命令，以兩個圓弧的圓心點為圓心畫兩個圓，

激活智能標注命令，標注圓心距50，半徑R20，直徑ø20，

點擊退出草圖。

設置拉伸高度10，點擊√，完成并結束本次拉伸操作。

點擊工具欄中的圓角命令，

設置半徑R3，ctrl+a，選中實體的所有邊線，

點擊√，完成并結束本次圓角操作。

選中實體，點擊工具欄中的鏡向命令，

選擇底面為鏡向平面，

點擊√，完成并結束本次鏡向操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——特征”，

然后在出現的顏色對話框中指定一種顏色，指定給實體特征，

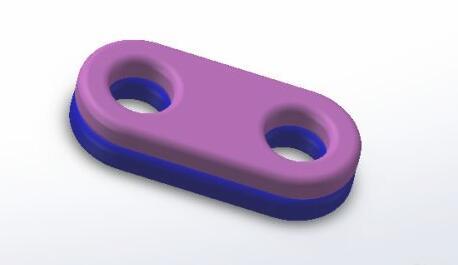

兩個特征指定兩種顏色，分別是粉紅色和藍色，

至此，

這個簡單實體的建模操作就演示完成，本次練習結束。
