工具/原料

電腦

proe軟件

方法/步驟

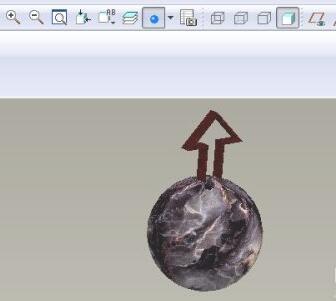

如下圖示，

打開Proe軟件，新建一缺省的實體零件

執行【旋轉——位置——定義——top面——草繪】，直接進入草繪環境，

激活圓命令，以原點為圓心畫一個圓，

雙擊修改直徑為100，

激活刪除段命令，刪除左邊的圓弧，

激活直線命令，連接圓弧的上下端點，

激活中心線命令，點擊原點，畫一個與縱軸重合的中心線，

點擊√，完成并退出草繪。

回車，完成并結束本次旋轉操作。

執行【拉伸——放置——定義——top面——草繪】，直接進入草繪環境，

激活直線命令，畫一個向上的箭頭，

添加幾何約束：垂直，相等，

激活標注命令，標注線長20，高50，距離橫軸30，

點擊√，完成并退出草繪。

設置雙向拉伸高度為10，點擊加厚草繪，設置厚度為2，

回車，完成并結束本次拉伸操作。

隱藏所有的基準，

給整個零件指定一種顏色效果，

給球體指定一種紋理效果，

至此，

這個三維實體就創建完成，本次訓練結束。
