工具/原料

電腦

UG10.0軟件

方法/步驟

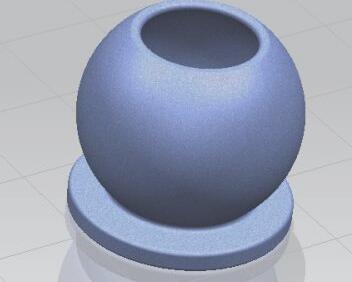

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【旋轉——Xz平面】，直接進入草圖。

激活圓命令，畫一個直徑ø100的圓，

激活輪廓命令，畫出直線部分，

激活快速修剪命令，修剪圓，

點擊完成，退出草圖。

旋轉Z軸為旋轉軸，點擊確定，。

點擊工具欄中的抽殼命令，

設置厚度為5，

點擊上平面，點擊確定。

點擊工具欄中的邊倒圓命令，

設置半徑為R2，

ctrl+a，選中實體的所有邊線，

點擊確定。

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，指定實體藍灰色紋理，

至此，

這個簡單的實體就建模完成，

本次練習結束。
