工具/原料

電腦

UG12.0軟件

方法/步驟

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【菜單——插入——設計特征——圓柱體】。

指定矢量Z軸，指定點：坐標原點，

設置尺寸：直徑10，高度50，

點擊確定。

執行【拉伸——YZ平面】，直接進入草圖。

激活圓命令，畫一組同心圓，大圓ø40，小圓ø30，圓心距離橫軸25，

激活直線命令，以原點為起點向上畫一個豎直線段，

激活快速修剪命令，修剪左邊的圓和圓外的線段，

點擊完成，退出草圖。

設置限制：-2開始，2結束，

布爾合并，點擊確定。

點擊工具欄中的邊倒圓命令，

設置半徑為R2，ctrl+a，選中實體的所有邊線，

點擊確定。

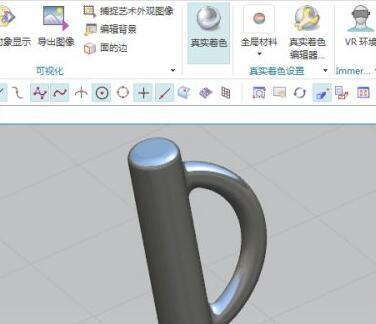

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，設置全局材料鉻，

至此，

這個簡單的實體就建模完成，

本次練習結束。
