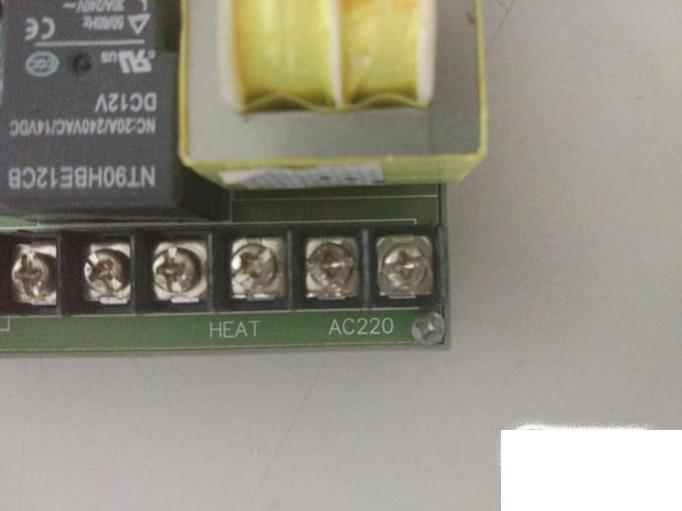

電源模塊，電路圖中標明AC220V即為交流電源輸入，從開關引入火線、電源處引入零線，接緊即可；

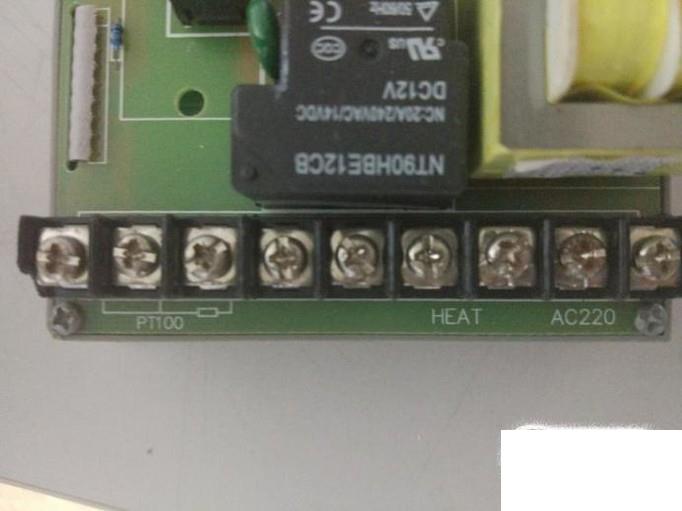

輸出模塊，也就是圖中的HEAT加熱模塊，兩根線直接連接負載加熱器，有的溫控器還可以輸出1-20mA，就可以使用固態繼電器輸出；

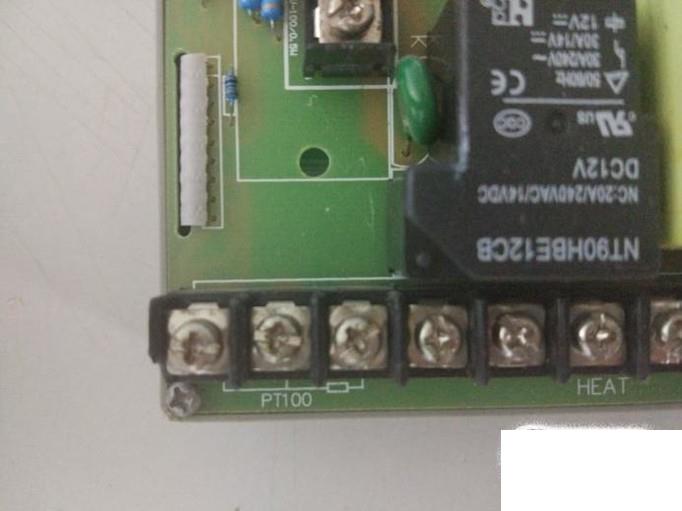

溫度探頭輸入，左下角就是溫度探頭的輸入，溫度探頭型號為三根線的熱電阻，一般使用PT100即可，理論上不能和熱電偶通用；

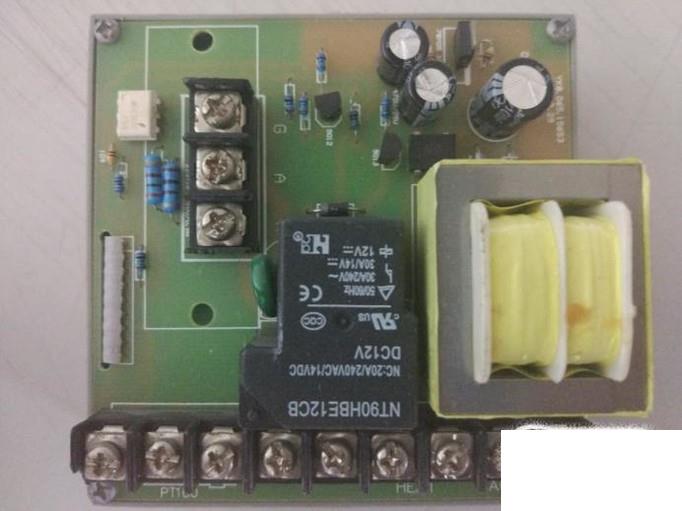

可控硅控制，如果溫控器有G、A、K三根接線點，說明溫控器帶有可控硅控制功能，連接可控硅即可。
